TD4-260型鋼筋桁架樓承板放心品質

全國熱線

150-0188-5968

產品簡介/ Product introduction

      TD4-260型鋼筋桁架樓承板施工質量高下表面平整美觀,與開口樓承板相比,無型壓板肋和波紋,鍍鋅彩鋼板展開面積利用率達到96%,厚度為0.8~1.2mm的普通壓型鋼板相比,改變了壓型鋼板的用途,減少了鋼板厚度和鍍鋅層厚度,單位面積樓板鋼板用量少,降低了經濟成本,具有更好的經濟性。鋼筋桁架樓承板的樓板比使用普通壓型鋼板的混凝土樓板總厚度可減少30mm~50mm,對高層建筑與抗震設防區的建筑更有明顯的優勢。

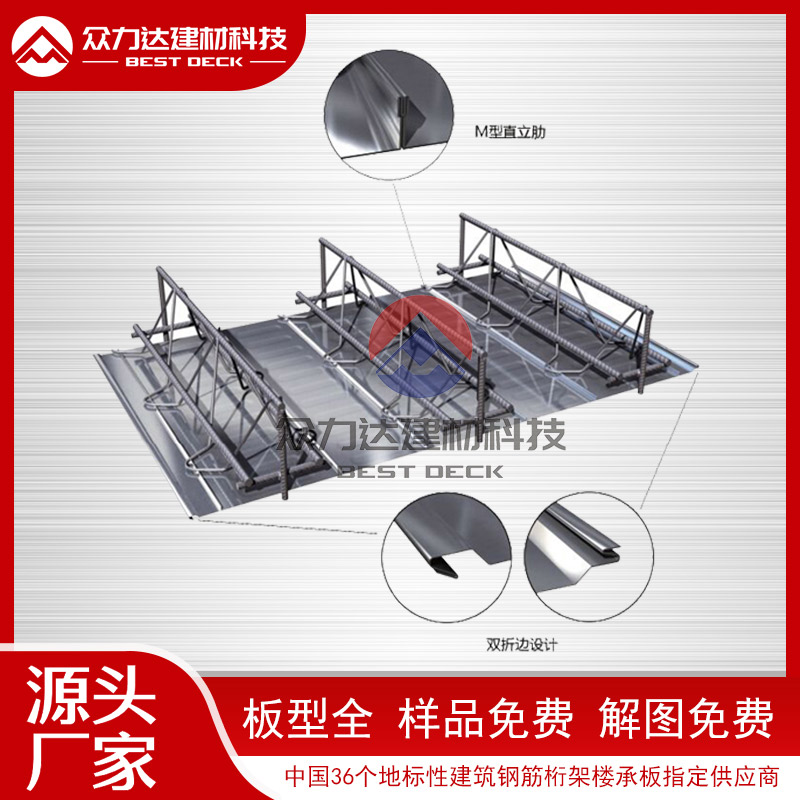

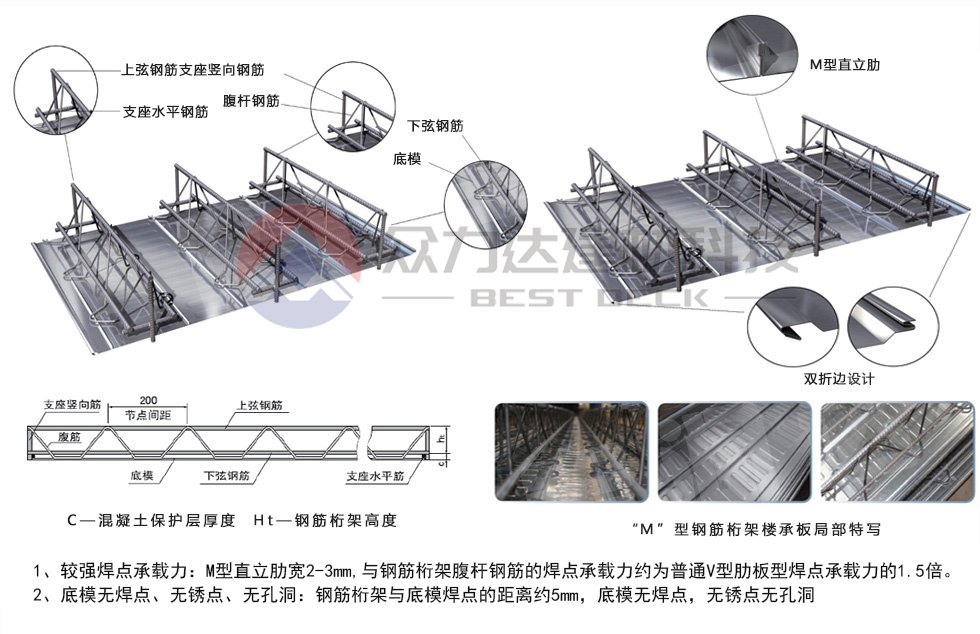

TD7鋼筋桁架樓承板細節圖
一、TD4-260型鋼筋桁架樓承板施工質量高產品規格
    名稱 規格
    上弦鋼筋直徑 6-12mm
    下弦鋼筋直徑 6-12mm
    腹桿鋼筋直徑 4-7mm
    鋼筋桁架高度H 70-270mm
    支座水平鋼筋直徑 8mm、10mm
    支座豎向鋼筋直徑 HPB235 12(用于h≦150),14(用于h>150)
    HRB335HRB400 10(用于h≦150),12(用于h>150)
    底模鋼板厚度 0.4~0.8mm
    底模鋼板寬度 576mm、600mm
    混凝土保護層厚度C 15 - 30mm
    鋼筋桁架樓承板長度 1.0 - 12.0m
二、TD4-260鋼筋桁架樓承板構成與材料參數:
      ◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
      ◆上、下弦鋼筋:采用三級熱軋盤螺鋼筋HRB400、HRB300;
      ◆腹桿鋼筋:采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋;
      ◆支座橫筋:豎筋采用三級熱軋盤螺HRB400、HRB300;
      ◆底模鋼板:采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板,鍍鋅量雙面不小于120g/㎡ 。

三、TD4-260鋼筋桁架樓承板使用優勢:
      1.經濟:桁架受力模式合理,選材經濟,綜合造價優勢明顯  可設計為雙向板  ,可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
      2.便捷:現場鋼筋綁扎量減少60%~70%,可進一步縮短工期;桁架受力模式合理,可以提供更大的樓承板剛度,可大大減少或無需施工用臨時支撐 。
      3.安全:力學性能與傳統現澆樓板基本相同,樓板抗裂性能好,耐火性能與傳統現澆樓板相當,優于壓型鋼板組合樓板  底模不參與使用階段受力,不需考慮防火、防腐問題 。
      4.可靠:鋼筋排列均勻,上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近,有利于建筑物抗震  栓釘焊接質量更容易保證。
      5.比較:單純樓承板比較,鋼筋桁架板每平120~140左右,普通樓承板平米價格60~70左右。

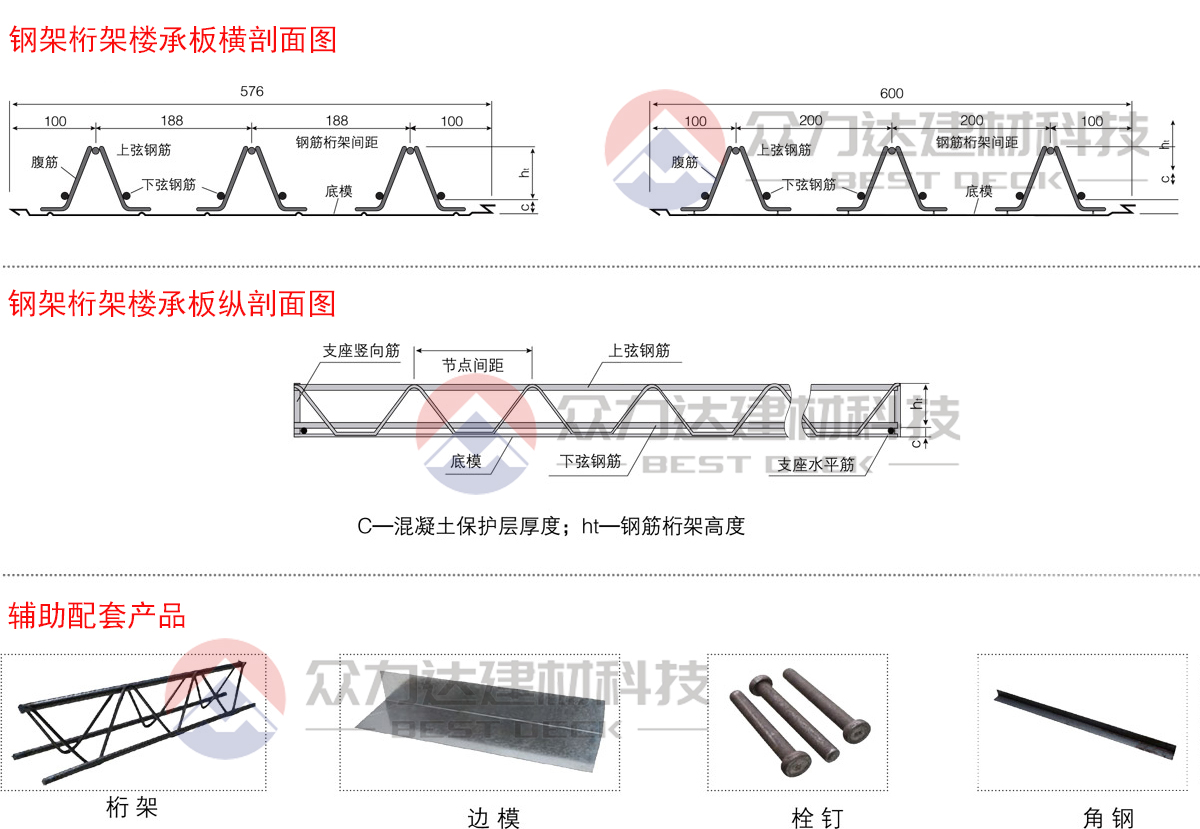

鋼筋桁架樓承板示意圖

四、TD7-260鋼筋桁架樓承板型號參數:
模板型號
桁架高度(mm)
上弦/腹桿/下弦直徑/(mm)
中和軸高度Yo/(mm)
慣性矩Io
樓板厚度(mm)
施工階段鋼筋桁架
板簡支
板連續
TD4-70
70
10、4.5、10
40
1.9
100
2.7
3.2
TD4-80
80
43.33
2.58
110
2.9
3.4
TD4-90
90
46.67
3.366
120
3.1
3.6
TD4-100
100
10、5、10
50
4.256
130
3.4
3.8
TD4-110
110
53.33
5.251
140
3.5
3.8
TD4-120
120
56.67
6.35
150
3.6
4
TD4-130
130
60
7.555
160
3.7
4
TD4-140
140
10、5.5、10
63.33
8.864
170
3.8
4
TD4-150
150
66.67
10.277
180
3.8
4.2
TD4-160
160
70
11.796
190
3.9
4.2
TD4-170
170
10、6、10
73.33
13.419
200
3.9
4.2
TD4-180
180
10、6、10
76.67
15.147
210
4
4.4
TD4-190
190
80
16.979
220
4
4.4
TD4-200
200
10、6.5、10
83.33
18.917
230
4
4.4
TD4-210
210
86.67
20.959
240
4.1
4.4
TD4-220
220
90
23.105
250
4.1
4.4
TD4-230
230
10、7、10
93.33
25.357
260
4.1
4.6
TD4-240
240
96.67
27.713
270
4.1
4.6
TD4-250
250
10、7.5、10
100
30.174
280
4.2
4.6
TD4-260
260
103.33
32.74
290
4.2
4.6
TD4-270
270
106.67
35.41
300
4.2
4.6

五、鋼筋桁架板要比普通樓承板節省很多,主要體現在以下方面:
      1.現場鋼筋捆扎量,鋼筋桁架5kg左右,普通樓承板12kg左右。
      2.鋼筋桁架板*大無支撐板跨可達4.8米,普通樓承板*大3米,需要大量臨時支撐。
      3.工時,鋼筋桁架板大大節省現場人工及工時,管理費用和人工費用都大大降低。
      4.工期提前,提前贏取經濟效益
      5.無需抗剪和防火報告,鋼筋桁架板性能與傳統現澆板性能基本一致,后期維護費用無。
      所以對總包和業主來講,總體對比成本和整體經濟效益更科學,符合實際。

六、TD4-260鋼筋桁架樓承板應用領域:
      廣泛用于商業和民用建筑的夾層建筑,例如工廠,醫院,體育館,學校,橋梁工程和住宅建筑。
      TD4鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中,在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。

七、訂貨須知:
      感謝您向我公司提出訂貨需求,為了向您提供優質的產品和服務,懇請您提供以下詳細內容:
      1)對產品的具體要求(尺寸、型號、功能要求等)。
      2)項目的全部正式設計文件(包括但不限于:建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供,以便我公司進行產品選型和制定排版方案)。
      3)交貨條件(時間、地點等)。

八、生產工藝流程:

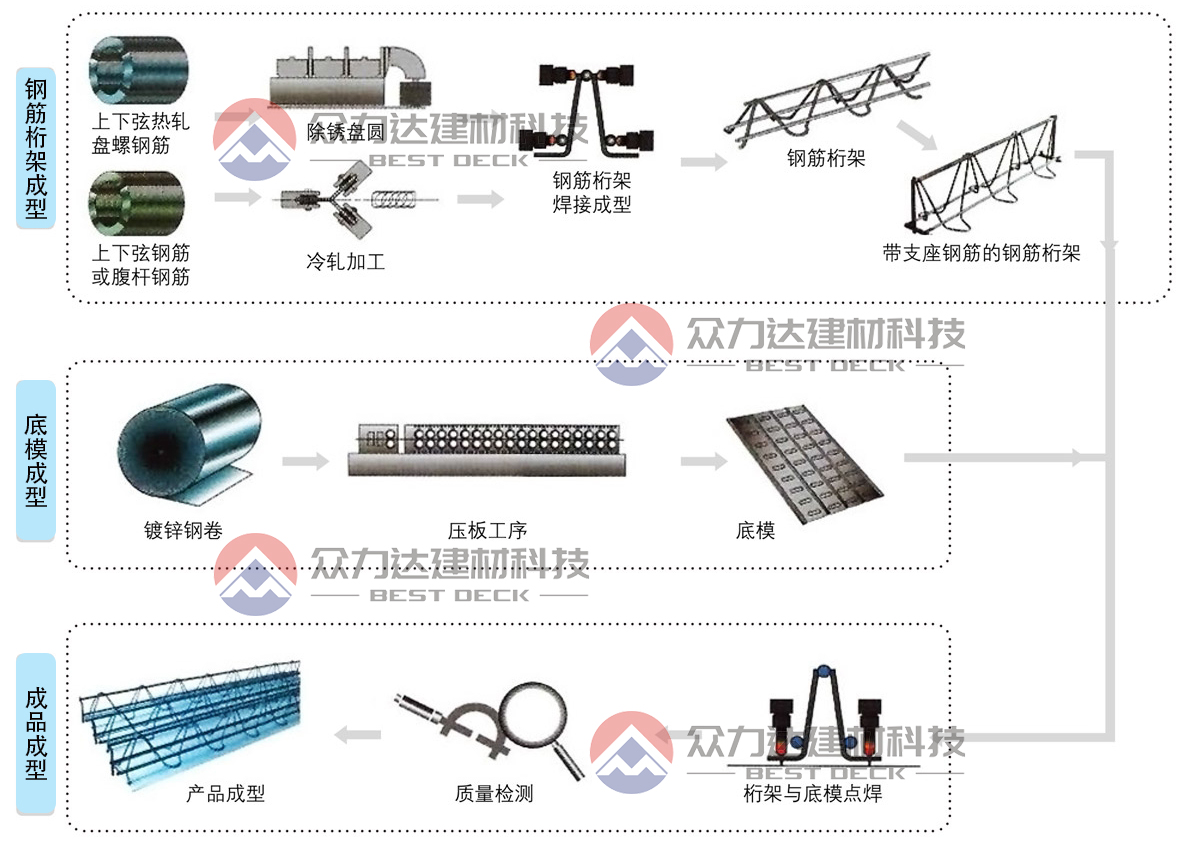

鋼筋桁架樓承板生產工藝流程

九、訂貨流程:
      1)業務聯系→2)建立用戶檔案→3)確定需求信息→4)簽訂買賣合同→5)備料預付款到賬確認→6)產品生產→7)發貨驗收→8)售后安裝指導。
桁架樓承板訂購流程
