產品簡介/ Product introduction

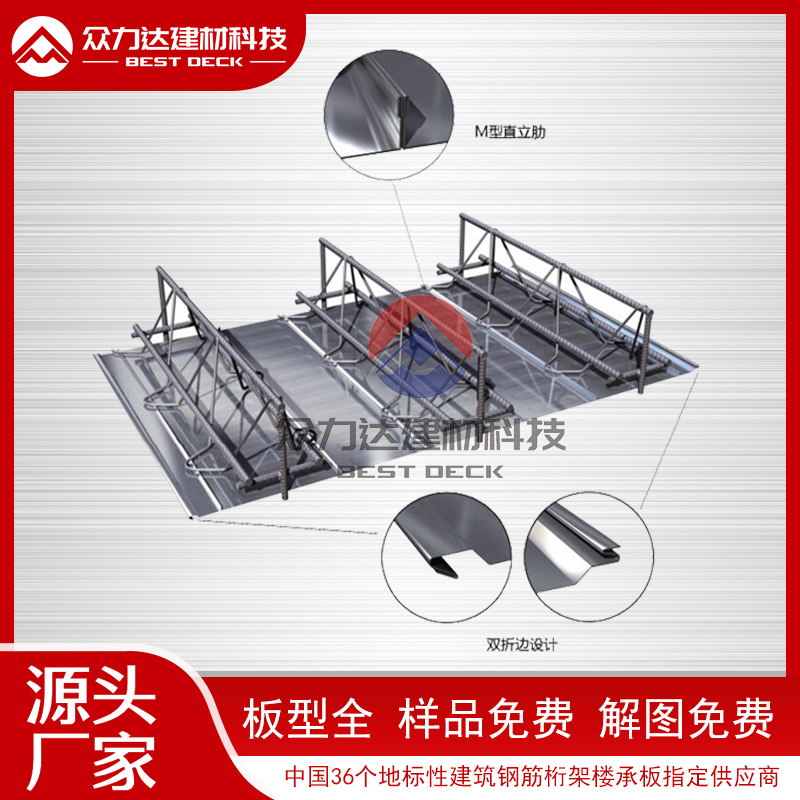

TD3型鋼筋桁架樓承板采用我廠進口設備加工而成的鋼筋桁架，將鋼筋桁架與鍍鋅板在工廠焊成一體的組合樓承板，鋼筋桁架樓承板具有經濟、便捷、安全、可靠的特點；被廣泛用于多層廠房，高層、超高層鋼結構樓宇、各種不規則樓面、混凝土結構、高速鐵路等結構和其他建筑領域。
一、TD3型鋼筋桁架樓承板產品規格
| 名稱 |
規格 |
| 上弦鋼筋直徑 |
6-12mm |
| 下弦鋼筋直徑 |
6-12mm |
| 腹桿鋼筋直徑 |
4-7mm |
| 鋼筋桁架高度H |
70-270mm |
| 支座水平鋼筋直徑 |
8mm、10mm |
| 支座豎向鋼筋直徑 |
HPB235 |
12(用于h≦150)，14（用于h＞150） |
| HRB335HRB400 |
10(用于h≦150)，12（用于h＞150） |
| 底模鋼板厚度 |
0.4~0.8mm |
| 底模鋼板寬度 |
576mm、600mm |
| 混凝土保護層厚度C |
15 - 30mm |
| 鋼筋桁架樓承板長度 |
1.0 - 12.0m |
二、TD3鋼筋桁架樓承板構成與材料參數：
◆上弦鋼筋、下弦鋼筋、腹桿鋼筋、底模、支座鋼筋
◆上、下弦鋼筋：采用三級熱軋盤螺鋼筋HRB400、HRB300；
◆腹桿鋼筋：采用三級熱軋盤螺鋼筋HRB400或性能等同CRB550的冷軋光圓鋼筋；
◆支座橫筋：豎筋采用三級熱軋盤螺HRB400、HRB300；
◆底模鋼板：采用Q235冷軋鋼板或不低于S250GD+2牌號鍍鋅鋼板，鍍鋅量雙面不小于120g/㎡ 。
三、TD3鋼筋桁架樓承板使用優勢：
1.經濟：桁架受力模式合理，選材經濟，綜合造價優勢明顯 可設計為雙向板 ，可調整桁架高度與鋼筋直徑擬適用于跨度較大的樓板 。
2.便捷：現場鋼筋綁扎量減少60%～70%，可進一步縮短工期；桁架受力模式合理，可以提供更大的樓承板剛度，可大大減少或無需施工用臨時支撐 。
3.安全：力學性能與傳統現澆樓板基本相同，樓板抗裂性能好,耐火性能與傳統現澆樓板相當，優于壓型鋼板組合樓板 底模不參與使用階段受力，不需考慮防火、防腐問題 。
4.可靠：鋼筋排列均勻，上下層鋼筋間距及混凝土保護層厚度有可靠保證,樓板的雙向剛度接近，有利于建筑物抗震 栓釘焊接質量更容易保證。
5.比較：單純樓承板比較，鋼筋桁架板每平120~140左右，普通樓承板平米價格60~70左右。
四、TD3鋼筋桁架樓承板型號參數：
| 模板型號 |
桁架高度(mm) |
上弦/腹桿下弦直徑(mm) |
中和軸高度Y0(mm) |
慣性距I0 |
樓板厚度(mm) |
施工階段鋼筋桁架 |
| 板簡支 |
板連續 |
| TD3-70 |
70 |
10,4.5,8 |
45.75 |
1.650 |
100 |
2.6 |
3.2 |
| TD3-80 |
80 |
50.14 |
2.232 |
110 |
2.8 |
3.2 |
| TD3-90 |
90 |
54.53 |
2.902 |
120 |
3.0 |
3.4 |
| TD3-100 |
100 |
58.91 |
3.660 |
130 |
3.2 |
3.4 |
| TD3-110 |
110 |
10,5,8 |
63.30 |
4.507 |
140 |
3.4 |
3.6 |
| TD3-120 |
120 |
67.68 |
5.442 |
150 |
3.4 |
3.6 |
| TD3-130 |
130 |
72.07 |
6.465 |
160 |
3.6 |
4 |
| TD3-140 |
140 |
10,5.5,8 |
76.46 |
7.576 |
170 |
3.7 |
4 |
| TD3-150 |
150 |
80.84 |
8.775 |
180 |
3.8 |
4 |
| TD3-160 |
160 |
85.23 |
10.062 |
190 |
3.8 |
4 |
| TD3-170 |
170 |
10,6,8 |
89.61 |
11.438 |
200 |
3.9 |
4.2 |
五、鋼筋桁架板要比普通樓承板節省很多，主要體現在以下方面：
1.現場鋼筋捆扎量，鋼筋桁架5kg左右，普通樓承板12kg左右。
2.鋼筋桁架板*大無支撐板跨可達4.8米，普通樓承板*大3米，需要大量臨時支撐。
3.工時，鋼筋桁架板大大節省現場人工及工時，管理費用和人工費用都大大降低。
4.工期提前，提前贏取經濟效益
5.無需抗剪和防火報告，鋼筋桁架板性能與傳統現澆板性能基本一致，后期維護費用無。
所以對總包和業主來講，總體對比成本和整體經濟效益更科學，符合實際。
六、TD3鋼筋桁架樓承板應用領域:
廣泛用于商業和民用建筑的夾層建筑，例如工廠，醫院，體育館，學校，橋梁工程和住宅建筑。
TD7鋼筋桁架樓承板適用于現澆混凝土結構建筑、鋼結構建筑、混凝土預制墻板構件、高速鐵路軌枕等多種領域之中，在廠房鋼結構、多高層鋼結構、空間鋼結構、住宅鋼結構等項目中應用廣泛。
七、訂貨須知：
感謝您向我公司提出訂貨需求，為了向您提供優質的產品和服務，懇請您提供以下詳細內容：
1）對產品的具體要求（尺寸、型號、功能要求等）。
2）項目的全部正式設計文件（包括但不限于：建筑施工圖、結構施工圖及變更聯系文件。建議一次性提供，以便我公司進行產品選型和制定排版方案）。
3）交貨條件（時間、地點等）。
八、生產工藝流程：
九、訂貨流程：
1）業務聯系→2）建立用戶檔案→3）確定需求信息→4）簽訂買賣合同→5）備料預付款到賬確認→6）產品生產→7）發貨驗收→8）售后安裝指導。
上一個：TD1-80鋼筋桁架樓承 現貨足
下一個：TD4-180型鋼筋桁架樓承板方案設計
全國服務熱線
眾力達手機站

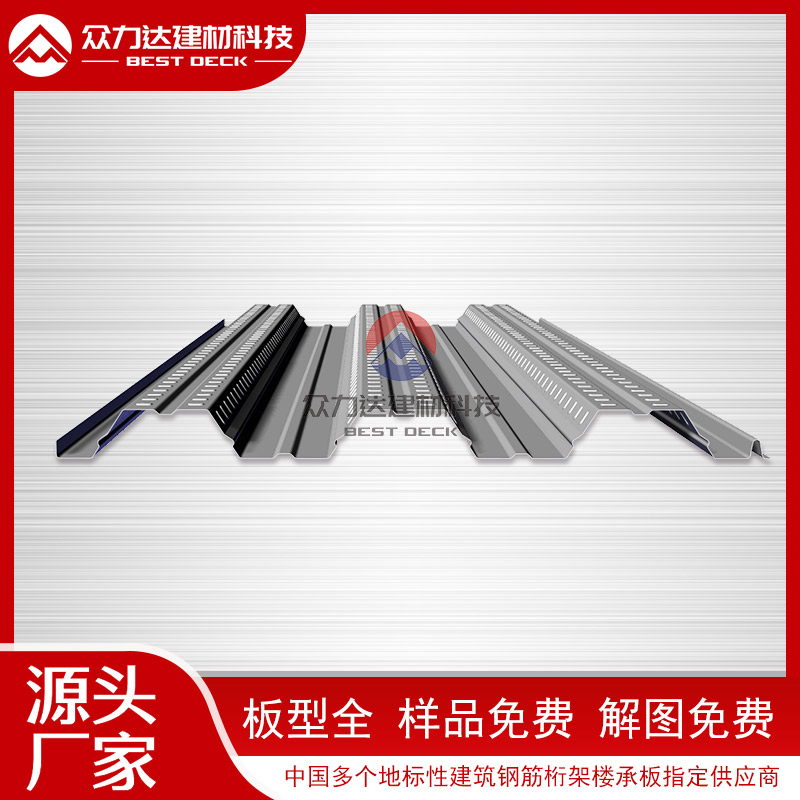

![YX76-305-915/914開口樓承板[0.75mm-1.2mm]](http://www.abant.cn/static/upload/image/20231229/1703828833562069.jpg)
